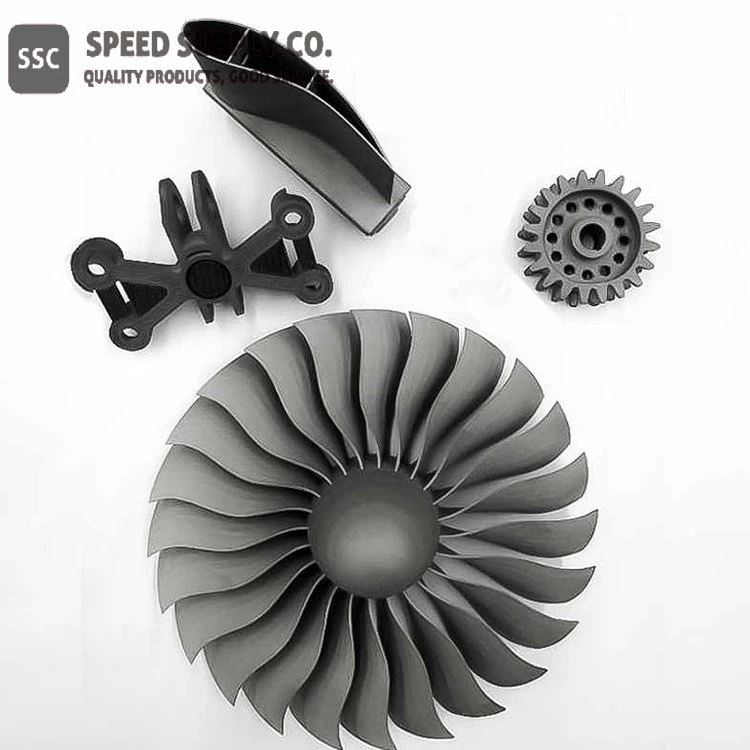

Χυτά τιτανίου

Υλικό: CP Titanium (Grade 2), Titanium Aluminium Vanadium Alloy Ti-6Al-4V (Grade 5) ή προσαρμοσμένο

Λειτουργία

Υλικό:	CP Titanium (Grade 2), Titanium Aluminium Vanadium Alloy Ti-6Al-4V (Grade 5) ή Customized
Διαστάσεις:	Ανά σχέδια

Περιγραφή χυτών τιτανίου

Το κράμα τιτανίου έχει καλή συνολική απόδοση, είναι ένα εξαιρετικό δομικό υλικό και χρησιμοποιείται ευρέως. Ωστόσο, η απόδοση κόστους του κράματος τιτανίου είναι σχετικά χαμηλή, τα εξαρτήματα δεν είναι εύκολο να επεξεργαστούν και το κόστος επεξεργασίας είναι υψηλό. Μέσω της διαδικασίας χύτευσης, ειδικά της χύτευσης ακριβείας, μπορούν να κατασκευαστούν άμεσα εξαρτήματα με πολύπλοκα σχήματα, εξαλείφοντας μεγάλο αριθμό διαδικασιών μηχανικής κατεργασίας και αυξάνοντας το ποσοστό χρήσης των υλικών σε σχεδόν 90 τοις εκατό.

Το Titanium Grade 2 είναι ελαφρύ και εξαιρετικά ανθεκτικό στη διάβρωση. Είναι μη κράμα τιτάνιο και θεωρείται «εμπορικά καθαρό» τιτάνιο (TiCP). Χάρη στην ποικίλη χρηστικότητα και την ευρεία διαθεσιμότητά του, το Grade 2 χρησιμοποιείται στις περισσότερες μονάδες χημικής επεξεργασίας και μορφοποιείται εν ψυχρώ. Η πλάκα και το φύλλο βαθμού 2 μπορούν να έχουν απόλυτη αντοχή σε εφελκυσμό σε και πάνω από 40,000 psi.

Με μέτρια αντοχή και εξαιρετική αντοχή στη διάβρωση, προσφέρει επίσης ολκιμότητα και υψηλή αντοχή σε κρούση και καλή συγκολλησιμότητα. Χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν συγκόλληση. Οι βαθμοί 2 δεν σκληραίνουν με θερμική επεξεργασία.

Τα χυτά κράματα τιτανίου συνήθως χωρίζονται σε "κράματα", "( συν ) κράματα" και "κράματα" ανάλογα με τη σύνθεση φάσης και επίσης χωρίζονται σε χυτά υψηλής-αντοχής,-ανθεκτικά στη θερμότητα και ανθεκτικά στη διάβρωση-κράματα τιτανίου κατά σύμβαση. Μεταξύ αυτών, η χύτευση Ti-6Al-4V (Βαθμός 5) χρησιμοποιείται ευρέως για χύτευση κραμάτων τιτανίου, η οποία χαρακτηρίζεται από μέτρια αντοχή, αντοχή στη θερμότητα, αντοχή στη διάβρωση και καλή πλαστικότητα. Είναι ιδιαίτερα κατάλληλο για αεροδιαστημικές μηχανές και δομικά χυτά.

Το Titanium Grade 5 είναι το πιο συχνά χρησιμοποιούμενο Titanium παγκοσμίως.

Το Titanium Grade 5 είναι κράμα με 6 τοις εκατό αλουμίνιο και 4 τοις εκατό βανάδιο και είναι κοινώς γνωστό ως Ti 6Al-4V. Βαθμού 5 ή Ti 6Al-4V, αντιπροσωπεύει το 50 τοις εκατό της συνολικής χρήσης τιτανίου σε όλο τον κόσμο.

Μπορεί να υποστεί θερμική επεξεργασία για ενίσχυση των μηχανικών ιδιοτήτων. Μπορεί να χρησιμοποιηθεί σε συγκολλημένη κατασκευή σε θερμοκρασίες λειτουργίας έως και 315 βαθμούς. Αυτό το κράμα προσφέρει υψηλή αντοχή σε μικρό βάρος, χρήσιμη μορφοποίηση και υψηλή αντοχή στη διάβρωση.

Το χυτό κράμα τιτανίου έχει την ίδια τελική αντοχή με το κράμα χυτού χάλυβα, αλλά έχει χαμηλότερα ανώτερα χαρακτηριστικά.

● Η πυκνότητα μόνο 4,5, πολύ χαμηλότερη σε σύγκριση με 7,8 για τον χάλυβα.

● Αντοχή στη θερμότητα έως 400 μοίρες /500 μοίρες.

● Υψηλότερη αντοχή στη διάβρωση.

● Βιο-συμβατότητα (καμία απόρριψη από το ανθρώπινο σώμα)

Τα κράματα τιτανίου τήκονται σε κλιβάνους κρανίου κενού και μπορούν να χυτευτούν σε πολλές ονομασίες αντλιών, πτερωτών βαλβίδων, τεχνητών ενώσεων και μηχανών άλλων σχημάτων. Οι επιθεωρήσεις με ακτίνες Χ εφαρμόζονται σε όλες τις διαδικασίες χύτευσης σύμφωνα με τις ορθές κατασκευαστικές πρακτικές. Η SSC μπορεί να παράγει προσαρμοσμένα χυτά ακριβείας τιτανίου σύμφωνα με τα σχέδια και τις προδιαγραφές σας.

Εισαγωγή μεθόδων χύτευσης

● Μηχανική χύτευση καλουπιού γραφίτη:
Αυτή η μέθοδος μπορεί να απλοποιήσει τη χύτευση και να ελέγξει αποτελεσματικά τη μεταλλουργική ποιότητα. Με αυτή τη μέθοδο μπορούν να κατασκευαστούν με ακρίβεια χύτευση παχύτερων και μεγαλύτερων διαστάσεων.

● Επενδυτική χύτευση κεραμικών καλουπιών:
Αυτή η μέθοδος παράγει πιο ακριβή χυτά, με λεπτομέρειες όπως τα λογότυπα είναι ξεκάθαρα χυτά. Με αυτήν τη μέθοδο μπορούν να χυτευτούν καλά εξαρτήματα-μεγάλου μεγέθους και πολύπλοκου σχήματος.

Επεξεργασία Επιφανειών για Χύτευση Τιτανίου

Αντοχή στη διάβρωση και επεξεργασία επιφάνειας	1) η επεξεργασία ατμοσφαιρικής οξείδωσης 2) επίστρωση πολύτιμων μετάλλων 3) ξηρή επίστρωση TiC, μεμβράνη TiA (CVD, w2, PCVD) 4) Pb συν Pt συν έγχυση (δέσμη ιόντων και δέσμη ηλεκτρονίων)
Θεραπεία επιφάνειας με αντοχή στη φθορά	1) υγρή επίστρωση 2) μέθοδος θερμικής διάχυσης 3) μέθοδος συγκόλλησης 4) ψεκασμός 5) Μέθοδος CVD, PCD, PCVD 6) εμφύτευση ιόντων
Στη συνέχεια Επιφανειακή Επεξεργασία	1) φινίρισμα επιφάνειας 2) το φινίρισμα του καθρέφτη 3) χρώμα

Εφαρμογές στερέωσης τιτανίου και συναφείς βιομηχανίες

● Οδηγός γκολφ

● Impeller & Blisk

● Ανταλλακτικά Μοτοσικλέτας

● Δομικά Μέρη

● Βαλβίδα

● Φράγμα θερμότητας

● Αεροδιαστημική

● Στρατιωτικό

● Χημικό

● Υπηρεσίες κοιτασμάτων πετρελαίου

● Ιατρική

● Ναυτικό

● Εργαλεία χειρός

● Αθλητικά είδη

● Αυτοκίνητο υψηλής απόδοσης

● Αεροδιαστημική

● Ενέργεια

● Μεταποίηση

Φυσικές Ιδιότητες Τιτανίου

Βαθμός	Απόλυτη αντοχή σε εφελκυσμό Ελάχ.		Αντοχή διαρροής		Ποσοστό επιμήκυνσης	Ποσοστό Περιοχής Μείωσης	Κατάσταση
Βαθμός	KSI	MPa	KSI	MPa	Ποσοστό επιμήκυνσης	Ποσοστό Περιοχής Μείωσης	Κατάσταση
1	35	240	20	138	24	30	Όπως ορίζεται (σχήμα)
2	50	345	40	275	20	30	Όπως ορίζεται (σχήμα)
3	64	450	55	380	18	30	Όπως ορίζεται (σχήμα)
4	80	550	70	483	15	25	Όπως ορίζεται (σχήμα)
5	130	895	120	828	10	25	Όπως ορίζεται (σχήμα)
6	115	792	110	758	10	25	Σφυρηλατημένες ράβδοι
7	50	345	40	275	20	30	Όπως ορίζεται (σχήμα)
9	90	620	70	483	15	25	Όπως ορίζεται (σχήμα)
11	35	240	20	138	24	30	Όπως ορίζεται (σχήμα)
12	70	483	50	345	18	25	Όπως ορίζεται (σχήμα)
16	50	345	40	275	20	30	Όπως ορίζεται (σχήμα)
17	35	240	25	170	24	30	Όπως ορίζεται (σχήμα)
23	120	828	110	759	10	25	Βήτα-Ανόπτηση

Χημική Σύνθεση Τιτανίου

Βαθμός 1—Μη κεκραμένο τιτάνιο

Βαθμός 2—Μη κεκραμένο τιτάνιο

Βαθμός 2Η—Μη κράμα τιτάνιο (Βαθμός 2 με ελάχιστο UTS 58 ksi)

Βαθμός 3—Μη κεκραμένο τιτάνιο

Βαθμός 4—Μη κεκραμένο τιτάνιο

Βαθμός 5 - Κράμα τιτανίου (6 τοις εκατό αλουμίνιο, 4 τοις εκατό βανάδιο)

Βαθμός 7—Μη κεκραμένο τιτάνιο συν 0.12 έως 0.25 τοις εκατό παλλάδιο

Βαθμός 7H—Μη κεκραμένο τιτάνιο συν 0.12 έως 0.25 τοις εκατό παλλάδιο (Βαθμός 7 με ελάχιστο UTS 58 ksi)

Βαθμός 9 - Κράμα τιτανίου (3 τοις εκατό αλουμίνιο, 2,5 τοις εκατό βανάδιο)

Βαθμός 11—Μη κεκραμένο τιτάνιο συν 0.12 έως 0.25 τοις εκατό παλλάδιο

Βαθμός 12—Κράμα τιτανίου (0.3 τοις εκατό μολυβδαίνιο,0.8 τοις εκατό νικέλιο)

Βαθμός 13—Κράμα τιτανίου (0,5 τοις εκατό νικέλιο, 0,05 τοις εκατό ρουθήνιο)

Βαθμός 14—Κράμα τιτανίου (0,5 τοις εκατό νικέλιο, 0,05 τοις εκατό ρουθήνιο)

Βαθμός 15 — Κράμα τιτανίου (0,5 τοις εκατό νικέλιο, 0,05 τοις εκατό ρουθήνιο)

Βαθμός 16—Μη κεκραμένο τιτάνιο συν 0.04 έως 0,08 τοις εκατό παλλάδιο.

Βαθμός 16H—Μη κεκραμένο τιτάνιο συν 0.04 έως 0,08 τοις εκατό παλλάδιο (Βαθμός 16 με ελάχιστο UTS 58 ksi)

Βαθμός 17—Μη κεκραμένο τιτάνιο συν 0.04 έως 0,08 τοις εκατό παλλάδιο.

Βαθμός 18—Κράμα τιτανίου (3 τοις εκατό αλουμίνιο, 2,5 τοις εκατό βανάδιο) συν 0.04 έως 0,08 τοις εκατό παλλάδιο.

Βαθμός 19 — Κράμα τιτανίου (3 τοις εκατό αλουμίνιο, 8 τοις εκατό βανάδιο, 6 τοις εκατό χρώμιο, 4 τοις εκατό ζιρκόνιο, 4 τοις εκατό μολυβδαίνιο)

Βαθμός 20—Κράμα τιτανίου (3 τοις εκατό αλουμίνιο, 8 τοις εκατό βανάδιο, 6 τοις εκατό χρώμιο, 4 τοις εκατό ζιρκόνιο, 4 τοις εκατό μολυβδαίνιο) συν 0.04 τοις εκατό -0,08 τοις εκατό παλλάδιο

Βαθμός 21 — Κράμα τιτανίου (15 τοις εκατό μολυβδαίνιο, 3 τοις εκατό αλουμίνιο, 2,7 τοις εκατό νιόβιο, 0, 25 τοις εκατό πυρίτιο)

Βαθμός 23 — Κράμα τιτανίου (6 τοις εκατό αλουμίνιο, 4 τοις εκατό βανάδιο με εξαιρετικά χαμηλά ενδιάμεσα στοιχεία, ELI)

Βαθμός 24—Κράμα τιτανίου (6 τοις εκατό αλουμίνιο, 4 τοις εκατό βανάδιο) συν 0.04 τοις εκατό έως 0,08 τοις εκατό παλλάδιο.

Βαθμός 25—Κράμα τιτανίου (6 τοις εκατό αλουμίνιο, 4 τοις εκατό βανάδιο) συν 0.3 τοις εκατό έως 0.8 τοις εκατό νικέλιο και 0.04 τοις εκατό έως 0,08 τοις εκατό. παλλάδιο

Βαθμός 26—Μη κεκραμένο τιτάνιο συν 0.08 έως 0,14 τοις εκατό ρουθήνιο.

Βαθμός 26H—Μη κράμα τιτάνιο συν 0.08 έως 0,14 τοις εκατό ρουθήνιο (Βαθμός 26 με ελάχιστο UTS 58 ksi)

Βαθμός 27—Μη κεκραμένο τιτάνιο συν 0.08 έως 0,14 τοις εκατό ρουθήνιο.

Βαθμός 28—Κράμα τιτανίου (3 τοις εκατό αλουμίνιο, 2,5 τοις εκατό βανάδιο συν 0.08–0,14 τοις εκατό ρουθήνιο)

Βαθμός 29—Κράμα τιτανίου (6 τοις εκατό αλουμίνιο, 4 τοις εκατό βανάδιο, εξαιρετικά χαμηλό διάμεσο, ELI συν 0.08 έως 0,14 τοις εκατό ρουθήνιο)

Βαθμός 30—Κράμα τιτανίου (0,3 τοις εκατό κοβάλτιο, 0,05 τοις εκατό παλλάδιο)

Βαθμός 31—Κράμα τιτανίου (0,3 τοις εκατό κοβάλτιο, 0,05 τοις εκατό παλλάδιο)

Βαθμός 32 — Κράμα τιτανίου (5 τοις εκατό αλουμίνιο, 1 τοις εκατό κασσίτερος, 1 τοις εκατό ζιρκόνιο, 1 τοις εκατό βανάδιο, 0,8 τοις εκατό μολυβδαίνιο)

Βαθμός 33—Κράμα τιτανίου (0.4 τοις εκατό νικέλιο, 0.015 τοις εκατό παλλάδιο, 0.025 τοις εκατό ρουθήνιο, 0,15 τοις εκατό χρώμιο)

Βαθμός 34—Κράμα τιτανίου (0.4 τοις εκατό νικέλιο, 0.015 τοις εκατό παλλάδιο, 0.025 τοις εκατό ρουθήνιο, 0,15 τοις εκατό χρώμιο)

Βαθμός 35—Κράμα τιτανίου (4,5 τοις εκατό αλουμίνιο, 2 τοις εκατό μολυβδαίνιο, 1,6 τοις εκατό βανάδιο, 0,5 τοις εκατό σίδηρος, 0, 3 τοις εκατό πυρίτιο)

Βαθμός 36 — Κράμα τιτανίου (45 τοις εκατό νιόβιο)

Βαθμός 37 — Κράμα τιτανίου (1,5 τοις εκατό αλουμίνιο) και

Βαθμός 38 — Κράμα τιτανίου (4 τοις εκατό αλουμίνιο, 2,5 τοις εκατό βανάδιο, 1,5 τοις εκατό σίδηρος).

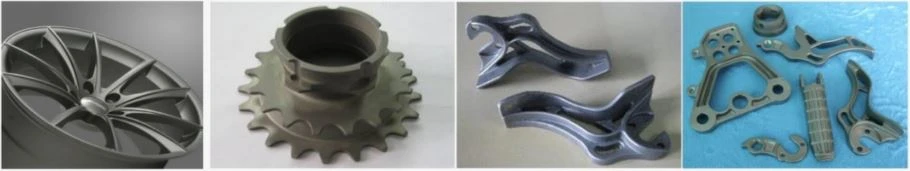

Παραδείγματα εξαρτημάτων χύτευσης τιτανίου
