Σύρμα και ράβδος Nitinol

Περιγραφή σύρματος και ράβδου Nitinol

Η νιτινόλη είναι ένα κράμα νικελίου{0}}τιτανίου με τυπική αναλογία 40-50 τοις εκατό νικέλιο, 50-60 τοις εκατό τιτάνιο, γνωστό ως κράμα μνήμης σχήματος (SMA). Τα κράματα νιτινόλης παρουσιάζουν δύο στενά συνδεδεμένες και μοναδικές ιδιότητες: το φαινόμενο της μνήμης σχήματος και την υπερελαστικότητα (ονομάζεται επίσης ψευδοελαστικότητα). Η μνήμη σχήματος είναι η ικανότητα της νιτινόλης να υφίσταται παραμόρφωση σε μία θερμοκρασία, να παραμένει στο παραμορφωμένο της σχήμα όταν αφαιρείται η εξωτερική δύναμη και μετά να ανακτά το αρχικό της, απαραμόρφωτο σχήμα κατά τη θέρμανση πάνω από τη "θερμοκρασία μετασχηματισμού". Υπερελαστικότητα είναι η ικανότητα του μετάλλου να υφίσταται μεγάλες παραμορφώσεις και να επανέρχεται αμέσως στο απαραμόρφωτο σχήμα του κατά την αφαίρεση του εξωτερικού φορτίου. Η νιτινόλη μπορεί να παραμορφωθεί 10-30 φορές περισσότερο από τα συνηθισμένα μέταλλα και να επιστρέψει στο αρχικό της σχήμα. Το εάν η νιτινόλη συμπεριφέρεται με το φαινόμενο της μνήμης σχήματος ή την υπερελαστικότητα εξαρτάται από το αν είναι πάνω από τη θερμοκρασία μετασχηματισμού του συγκεκριμένου κράματος. Κάτω από τη θερμοκρασία μετασχηματισμού εμφανίζει το φαινόμενο μνήμης σχήματος και πάνω από αυτή τη θερμοκρασία συμπεριφέρεται υπερελαστικά. Αυτές οι ασυνήθιστες ιδιότητες εφαρμόζονται σε μια ευρεία γκάμα εφαρμογών σε πολλούς διαφορετικούς τομείς, συμπεριλαμβανομένων των βιομηχανιών ιατροτεχνολογικών προϊόντων και αεροδιαστημικής. Διαφορετικά κράματα ονομάζονται ανάλογα με το ποσοστό βάρους του νικελίου. π.χ., Nitinol 55 και Nitinol 60. Παρουσιάζει το φαινόμενο μνήμης σχήματος και την υπερελαστικότητα σε διαφορετικές θερμοκρασίες.

Το σύρμα και η ράβδος νιτινόλης είναι τα κατασκευασμένα προϊόντα από κράμα νικελίου-τιτανίου. Η SSC κατασκευάζει σύρμα και ράβδο νιτινόλης από διάφορες ποιότητες κράματος νικελίου-τιτανίου που χρησιμοποιούνται συνήθως σε ιατρικές εφαρμογές καθώς και για άλλες διάφορες εφαρμογές. Το υλικό νιτινόλης ιατρικής ποιότητας περιλαμβάνει νικέλιο και τιτάνιο σε σχεδόν ίσα ποσοστά ατομικού βάρους. Σύμφωνα με το ASTM F2063, μια περιεκτικότητα σε νικέλιο 54,5-57% κατά βάρος καθορίζεται για χρήση σε χειρουργικά εμφυτεύματα. Η νιτινόλη με διαφορετικές συνθέσεις και θερμοκρασία μετασχηματισμού φάσης μπορεί να χρησιμοποιηθεί για άλλες εφαρμογές.

Το Nitinol είναι ιδιαίτερα χρήσιμο για ιατρικές εφαρμογές επειδή έχει θερμική μνήμη. Μια εξαιρετικά χρήσιμη εφαρμογή για το σύρμα νιτινόλης είναι όπου μια συσκευή ή μια δομή πρέπει να εισαχθεί μέσω ενός μικρού ανοίγματος και στη συνέχεια να απελευθερωθεί για να ανοίξει σε μεγαλύτερο μέγεθος. Μια δομή μπορεί να συμπιεστεί για να χωρέσει σε ένα σωλήνα παροχής μικρής διαμέτρου και στη συνέχεια να εισαχθεί στη θέση του και να αφεθεί να ανοίξει σε αρκετές φορές τη διάμετρο του σωλήνα παροχής. Αυτή η ιδιότητα επιτρέπει να κατασκευάζονται στεντ σε μια ορισμένη διάμετρο, να ψύχονται και στη συνέχεια να συμπιέζονται σε ένα σύστημα παροχής. Όταν το stent αναπτύσσεται στη θερμοκρασία του σώματος, το stent προσπαθεί να ανακτήσει την αρχική του διαμόρφωση και διάμετρο. Ένα στεντ νιτινόλης που είναι ελαφρώς μεγάλο (κατά περίπου 20 τοις εκατό) σε σχέση με το αγγείο ασκεί μια δύναμη προς τα έξω για να κρατήσει το αγγείο ανοιχτό καθώς το στεντ προσπαθεί να ανακτήσει την αρχική του διάμετρο.

Στη ρομποτική, η νιτινόλη μπορεί να χρησιμοποιηθεί ως ενεργοποιητής όπου εφαρμόζεται ηλεκτρικό ρεύμα (ή θερμότητα) σε ένα τεντωμένο σύρμα και το καλώδιο θα συστέλλεται ενώ εφαρμόζεται το φορτίο και θα χαλαρώνει μόλις αφαιρεθεί το φορτίο. Σε αντίθεση με τα περισσότερα μέταλλα, η νιτινόλη συστέλλεται σε μήκος όταν θερμαίνεται, αλλά διατηρεί τον ίδιο απόλυτο όγκο. Επίσης, η θερμική του κίνηση είναι 100 φορές μεγαλύτερη από άλλα μέταλλα.

Για ελαστική ανάπτυξη, το σύρμα νιτινόλης μπορεί να συγκρατηθεί μηχανικά στη θέση του σε ένα εξάρτημα και στη συνέχεια να θερμανθεί σε ένα λουτρό ρευστοποιημένης θερμοκρασίας, σε μια προκαθορισμένη θερμοκρασία και χρόνο, πριν βυθιστεί γρήγορα σε δροσερό νερό. Μόλις αφαιρεθεί από το εξάρτημα, το σύρμα διατηρεί το σχήμα του ανεξάρτητα από τη γωνία ή την ένταση της παραμόρφωσης. Όταν αφεθεί, το σύρμα θα επιστρέψει στο καθορισμένο σχήμα του. Υπάρχουν πολλά παραδείγματα αυτής της εφαρμογής, όπως ο εντοπιστής βελόνας/σύρματος Homer Mammalok. Το καμπύλο σύρμα τροφοδοτείται μέσω ενός ευθύγραμμου σωληνίσκου και κατά την έξοδό του καμπυλώνεται σε σχήμα "J" στο οποίο είχε ρυθμιστεί προηγουμένως. Αυτή η διαδικασία μπορεί να επαναληφθεί δεκάδες φορές χωρίς να παραμορφωθεί.

Τα σύρματα οδήγησης Nitinol χρησιμοποιούνται για την καθοδήγηση των καθετήρων σε δύσκολα προσβάσιμα σημεία του σώματος. Είναι ευνοϊκά επειδή είναι ανθεκτικά στις τσακίσεις, σε αντίθεση με τον ανοξείδωτο χάλυβα. Το σύρμα είναι ελαστικό και μπορεί να ακολουθήσει μια ελικοειδή διαδρομή στο σώμα χωρίς ζημιές. Το Nitinol θα περιστρέφεται ομαλά και θα προσδίδει ροπή. Τα καλώδια νιτινόλης χρησιμοποιούνται επίσης συνήθως για την κατασκευή πλεκτών στεντ και φίλτρων.

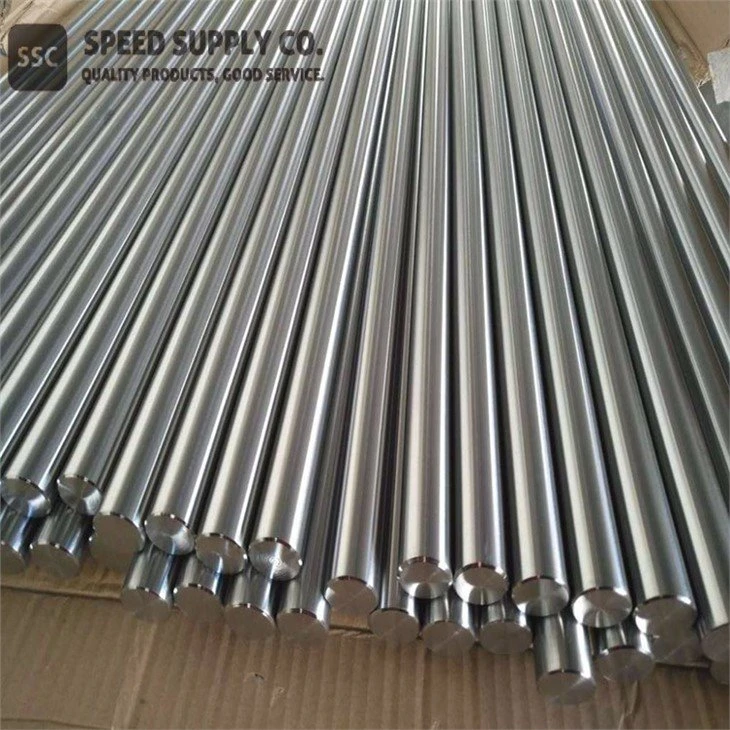

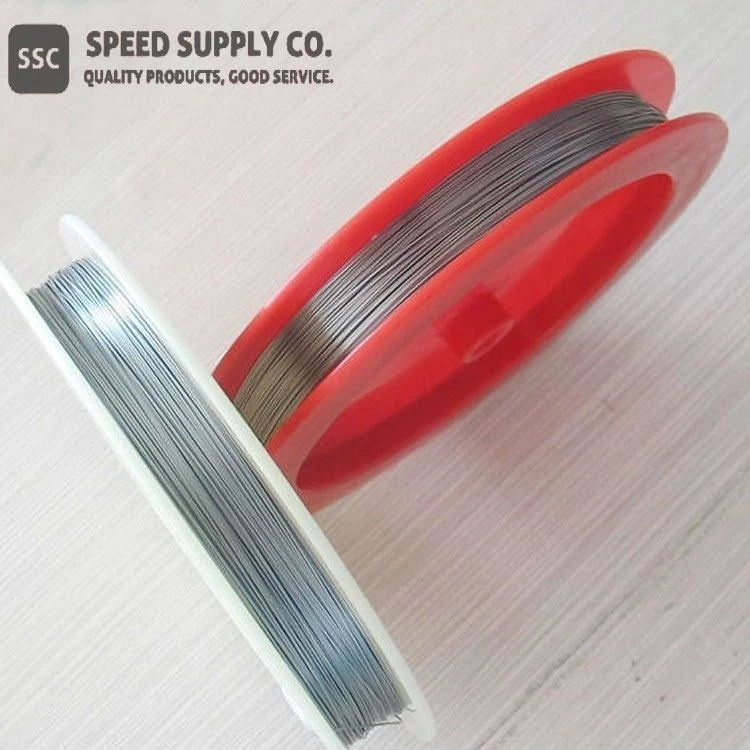

Τα SSC παρέχουν στρογγυλό σύρμα και ράβδο νιτινόλης με διαφορετική Af (-20 μοίρες έως 120 μοίρες ). Τώρα έχουμε την ικανότητα να κάνουμε το σύρμα και τη ράβδο νιτινόλης να διατηρούν σούπερ-ελαστικότητα στους -10 βαθμούς . Παράγουμε επίσης επίπεδη σύρμα, τετράγωνη ράβδο, ορθογώνια ράβδο ανά αίτημα. Διατίθεται επίσης καλώδιο νιτινόλης πολλαπλών κλώνων και άλλες ράβδοι και ράβδοι προσαρμοσμένου σχήματος.

Ιδιότητες σύρματος και ράβδου Nitinol

● Οι τιμές που αναφέρονται αφορούν την πλήρη μετάβαση μαρτενσίτη σε ωστενίτη.

● Η υστέρηση μπορεί να μειωθεί σημαντικά με μερικό μετασχηματισμό ή τριμερή κράματα.

● Παρόμοιο με ανοξείδωτο ατσάλι ή τιτάνιο της σειράς 300

● Πολύ μη γραμμικό με τη θερμοκρασία

Εφαρμογές Nitinol Wire and Rod και σχετικές βιομηχανίες

● Οδοντικά σιδεράκια

● Σύρμα ψαρέματος

● Ελατήρια

● Σκελετοί γυαλιών

● Οδηγοί καλωδίων

● Stent

● Φίλτρα

● Στυλ

● Μαντρέλες

● Καλάθια ανάκτησης λίθων

● Ορθοδοντικοί φάκελοι

● Εφαρμογές που απαιτούν υψηλή τάση φόρτωσης και εκφόρτωσης σε θερμοκρασία δωματίου

● Χρώμιο-ενσωματωμένο για μειωμένη θερμοκρασία μετασχηματισμού και αυξημένη αντοχή εφελκυσμού

● Εφαρμογές που απαιτούν αυξημένη ακαμψία

● Κοβάλτιο-ενσωματωμένο για μειωμένη θερμοκρασία μετασχηματισμού και αυξημένη αντοχή σε εφελκυσμό

● Ενεργοποιητές υψηλής- θερμοκρασίας

● Εφαρμογές που απαιτούν μετασχηματισμό φάσης σε θερμοκρασία σώματος (37 βαθμοί)

● Χρησιμοποιείται σε περιβάλλον με πολύ χαμηλή θερμοκρασία

● Παράγετε μηχανική ενέργεια από θερμές και κρύες πηγές θερμότητας

● Οδοντιατρική

● Επιστήμες της Ζωής

● Μεταλλουργία

● Παραγωγή χάλυβα και κραμάτων

● Βιοϋλικά

● Έρευνα & Εργαστήριο

Χημικά αναγνωριστικά

Ιδιότητες Nitinol (Θεωρητικές)
